CRONOS®控制器
高质量-低成本-卓越的功能
作为一系列控制器的一部分,CRONOS®是CRIUS®的弟弟。CRONOS®是一款高质量、低成本的数据终端,可以为水处理工程师提供他们需要的任何东西,而不提供不需要的任何东西。没有不必要的装饰,成本可以保持在最低限度,而可选的通信包允许Profibus, Modbus ASCII, Modbus RTU, Modbus TCP, 4-20mA模拟输出和继电器的警报和控制。
CRONOS®能够通过模拟输出和继电器控制最多两个任意类型的传感器。配置可选的PID控制,CRONOS®能够控制复杂的水处理过程,成本只有其他控制器的几分之一。
CRONOS® 加传感器即…
- 余氯分析仪 (HaloSense)
- 总氯分析仪 (HaloSense)
- 二氧化氯分析仪 (DioSense)
- 臭氧分析仪 (OzoSense)
- 溶解氧分析仪 (OxySense)
- 悬浮物分析仪 (SoliSense®)
- 浊度计 (TurbSense®)
- 流动电流仪 (StreamerSense)
- pH分析仪 (pHSense)
- ORP分析仪 (ORPSense)
- 有机物分析仪 (UV254Sense)
- 在线电导率分析仪 (ConductiSense)
- 颗粒物计数器 (CounterSense)
- 过滤监视器 (FilterSense)
- 氟化物分析仪 (FluoriSense)
- 泳池和Spa控制器 (AquaSense)
- 外部输入
- 从标准配置中选择或“构建自己的配置”
对于每个传感器,在需要维护时,CRONOS®将通过校准程序提醒用户。
CRONOS®通常用于不需要CRIUS®的远程访问功能的应用中。这并不意CRONOS®没有控制方面的能力!在全PID控制下,CRONOS®常用于以下应用领域:
- 水处理
- 饮用水
- 废水
- 泳池和Spa控制
- 工业用水
- 食品和饮料
- 造纸和纸浆
CRONOS®是一种通用控制器,能够通过模拟信号(4-20mA)或继电器输出(例如用于控制泵的启停)输出PID控制信号。通过最新的通信选项,CRONOS®能够兼容Profibus、Modbus或TCP/IP。
提供维护提醒的功能对一些大型用户来说非常具有吸引力,这个功能可以帮助操作人员避免错过计划内的维护。
CRONOS®有多种语言模式,使它适合在全球任何市场使用。
客户如需要额外的功能,如可下载的数据或通过互联网远程访问,应考虑CRIUS®控制器。
为了确保成功下载PDF,请禁用您的弹窗拦截器,文件将通过新的窗口被访问。
文件名 | 文件类型 | 大小 |
---|---|---|
CRONOS® | 手册 | 935kB |
CRIUS® | 手册 | 939kB |
CRIUS® 远方控制 | 手册 | 975kB |
CRIUS® and CRONOS® Devices (EN) | 技术说明 | 575KB |
CRONOS® and CRIUS® Control Options (EN) | 技术说明 | 649kB |
How To Specify a Pi Analyser (EN) | 技术说明 | 758kB |
Remote Access GPRS (EN) | 技术说明 | 593kB |
PID Control (EN) | 技术说明 | 665kB |
聚焦专题(Focus On)是通过电子邮件分发的一系列短文,提供有关仪器仪表和饮用水、废水、工艺用水、泳池水的过程测量的技术信息。如果您想加入收件人列表,请与我们联系。
如果你用过Pi的控制器,你会知道他们给你无与伦比的控制选项。但你知道Pi的新控制器还能提供多达20名指定的操作员的独立安全的操作吗? Pi的控制器一直提供很大的灵活性,但你知道Pi的新控制器可以容纳多达16个任何类型的传感器吗?
本文重点介绍了Pi的新CRONOS®和CRIUS®中最受欢迎的10项创新。
1 – 可读的服务日志
CRONOS®和CRIUS®分析仪/控制器都有可下载的可读服务日志——提供仪器的整个历史记录,包括当前设置、校准等。提供了一个工程师如何设置这个仪器的快照。
2 – 克隆设备
你曾经用相同的设置设置过很多仪表吗?简单地设置一个和并复制到其他仪表上!
3 – 接线图屏幕显示
遗失了手册,找不到它了?Pi的分析仪找到了答案!
4 – 想要了解更多关于传感器的信息吗?
Pi的新的传感器维护页面就是为你设计的!关于来自传感器的信号的各个方面的详细信息被清晰地展现出来。
5 – 仪表的数据记录不能满足你的需要?
Pi的新的CRONOS®和CRIUS®的数据记录(可下载)记录了几乎所有的东西,图形显示,记录相同的一个以上的间隔的参数。仪表的数据记录从未如此简单和完整。
6 – 新外壳
新的外壳带来了新的安装灵活性,可以是墙壁式安装,杆式安装和扶手式安装。不仅如此,它还为您提供了大量的操作可能性,甚至还有备用的电源、中性点和接地端子,使继电器接线更容易!
7 – I/O不够?
别担心,简单的将4台CRIUS®连在一起,你可以使用相同的显示器,通讯选项等,并增加你的I/O达四倍,实现连接多达16个传感器。
8 – 厌倦了阅读手册中与你无关的内容?
Pi的新手册是为每种仪表定制的。手册配合每一个单独的仪器“建立”,所以手册只有你所需要的内容!
再也不会出现这种情况!有了20个可设置的登录用户,您就可以让人们只访问他们需要的东西,仅此而已。
9 – 操作员是不是把设置弄乱了?
再也不会出现这种情况!有了20个可设置的登录用户,您就可以让人们只访问他们需要的东西,仅此而已。
10 – 控制算法
Pi在开发卓越的控制算法方面享有盛誉,这一点在新的CRONOS®和CRIUS®上得以延续,它引入了前馈控制算法和一个主控制器以选择正确的控制方法(用于复杂的系统,如混凝控制)。
你知道吗…
… 通过提供更好的工艺过程控制,PID可以为您省钱?
… PID可以帮助您维持一个设定值,即使是一个变化的工艺进程?
… 需要去理解过于复杂和令人困惑的PID的时代已经结束了?
… Pi可以根据您的具体要求定制PID系统?你可能再也不用碰那些设置了!
在本文中,Pi将向您介绍PID,即使您还没有接触过它。并与更熟悉PID的您讨论一些有用的先进的现代PID系统,如Pi的CRONOS®和CRIUS®的模块。
什么是PID?
PID是由工程师创建的数学工具,用于控制器中。这是工业控制器中经常出现的一个模块,Pi的控制器中也有,是一种便宜的升级。
PID是干什么的?
要解释PID的作用,最好的方法是举个例子。大多数人都去过游泳池,所以这是我们要用的例子。PID也适用于其他各种各样的进程。如果你不确定,你可以随时联系我们讨论你的应用。
当一个人进入游泳池时,会产生对氯的需求。他们将汗液、细菌、有机分子和其他物质引入泳池。氯与这些物质发生反应,导致氯被用光,氯的含量下降。本例中的氯水平,在PID上下文中通常称为过程变量或PV。
为了保持氯的浓度或水平,需要加更多的氯。如果你给每个游泳者使用相同数量的氯,这个水平就不会稳定,因为所有的游泳者都会产生不同的氯需求(例如,健身游泳比休闲游泳产生更多的汗水)。人工加药带来了人为误差的问题,以及操作人员如何根据当前的投加水平近似计算氯的投加剂量。人工给药的另一个问题是它不是一个连续的过程,这意味着它不太可能达到稳定的水平。
PID能做什么呢?
PID取用氯或PV的测量水平,并将其与期望的水平或设定值进行比较。这个比较给出了误差,然后计算输出。输出是一个电信号,控制适当的化学药品的投加剂量。输出可以控制加热器,加药泵和许多其他设备,用来改变PV。
怎么使用PID呢?
PID由比例、积分和微分三部分组成。了解每个部分的功能有助于操作员选择最适合自己的控制级别。
比例 – 是PID最常用的部分,有最广泛的应用。当使用比例控制时,测量值离设定值越远,控制器的输出越大。对于大多数流程来说,这是一个合适的控制级别,用户可以从纯比例系统中获得很多控制。
一些循环过程中,测量的参数随着工艺过程在衰减。如氯从泳池中消散,热量从锅炉中流失等。此时比例控制将永远赶不上设定值。这就是所谓的“固定偏差”。如果这个“固定偏差”对工艺过程来说不是问题,那么建议只使用PID的比例部分。如果用户想要消除“固定偏差”,那么可以对信号应用积分部分来纠正它。
积分 – 积分项的输出由误差的大小和持续时间决定。一个小的错误,在很长一段时间内,将触发一个比从一个纯粹的比例系统更大的响应。这有助于消除在连续损失过程中出现的“固定偏差”,也有助于更快地达到设定值。
微分 – 微分增益很少使用,通常只有专业工程师才会设置。微分增益利用PV的变化率来尝试预测未来的误差。这种类型的控制特别容易产生过度补偿,特别是当存在少量的信号噪声(通常被视为PV中的峰值)时。微分增益通常是工程师们用来改善已经很严格的控制的一种微调,几乎从未被用作控制的一个重要部分。
PID有什么优点?
如果正确地设置了PID,则可以实现更严格的过程控制,从而节省时间和金钱。例如,泳池管理者希望保持低氯水平,以改善洗澡体验,并节省化学药剂。AquaSense是一种余氯分析系统,可以快速、恰当地对泡浴负荷(也称为氯需求)的变化做出反应。这意味着泳池操作员可以节省资金,同时保持泳池的安全。PID还可以帮助降低超过预期设定值的风险,降低危险的化学药品过量投加的风险。
先进的特性和保护措施

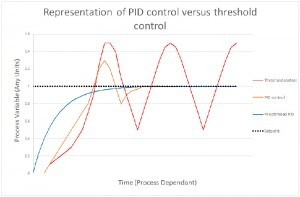

与使用阈值继电器来维持上限和下限相比,使用PID循环来维持设定值是一个巨大的进步,使用额外的安全措施来控制循环是明智的,比如:
- 泵的最大和最小输出。 这主要是用来防止控制器使用过于激进的控制,这可能会导致投加过量。在测量参数随时间丢失的系统中,也可以使用最小输出以防止控制器关闭投加。
- 缓变率是比例控制,允许用户选择控制投加的快慢,以达到设定值。 这是在启动时可以防止投加太快。
- Wind up保护是一个整体控制,它限制了控制的持续时间。 就限制了之前的错误可以累积到什么程度。如果没有wind up保护,如果工艺过程达到零或启动时可能会有一个非常大的积分值。
这些都是所有Pi的PID控制器的标准特性。
结论
总之,如果使用正确,PID是一个非常有用的工具,可以节省大量的化学品,更不用说可以减少泵的磨损和降低电力成本。
